REE6+ Regulátor otáček jednofázový triakový
Tento regulátor je vhodný pro aplikace, kde je třeba přesně řídit otáčky ventilátorů nebo výkon jednofázových motorů, například v systémech HVAC (topení, ventilace a klimatizace) nebo osvětlovacích systémech, kde je třeba kontrolovat jas (stmívání).
Regulátor je navržen pro montáž na DIN lištu a je kompatibilní s asynchronními jednofázovými motory. Je vhodný pro profesionální aplikace, které vyžadují spolehlivé a flexibilní řízení zátěže.
Hlavní funkce:
-
Regulace výkonu a otáček:
- Plynulá regulace se provádí prostřednictvím analogových vstupů 0–10 VDC nebo 0–20 mA, které umožňují přesné řízení napětí přiváděného k motoru. To vede k jemnému přizpůsobení otáček motoru nebo výkonu zátěže.
- Stupňovitá regulace využívá 5 digitálních vstupů, které jsou rovnoměrně rozloženy po celém regulačním rozsahu. Každý vstup odpovídá konkrétnímu kroku v rámci celkového výkonu.
-
Bezpečnostní prvky:

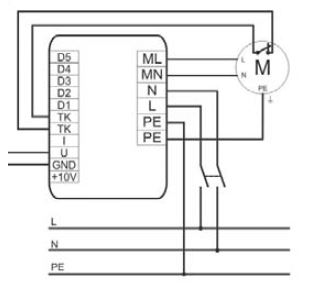

- Havarijní vstup: Tento vstup (svorky TK-TK) umožňuje připojení externího zařízení, jako je například termokontakt motoru, které při havárii rozpojí okruh a okamžitě uzavře triak, čímž zastaví motor.
- Tepelná ochrana triaku: Regulátor obsahuje teplotní čidlo, které při přehřátí zařízení aktivuje ochranu a triak se uzavře podobně, jako při výpadku havarijního vstupu.
-
Nastavení minimálních otáček: Trimrem vedle svorkovnice je možné nastavit minimální napětí (60-150 V) pro regulaci otáček motoru, což umožňuje přizpůsobení provozu dle konkrétních požadavků.
-
Indikace stavu: LED kontrolka na čelním panelu signalizuje provozní stav regulátoru. Trvalé svícení značí běžný provoz, zatímco změna intenzity svitu odpovídá změnám otáček motoru. Blikání LED kontrolky značí aktivaci havarijního vstupu nebo přehřátí.
| Kategorie: | Chladírenská technika |
|---|---|
| Záruka: | 2 roky |
| Napětí: | 230V |
| Frekvence: | 50Hz |
| Proudový odběr (max): | 20mA |
| Maximální výstupní proud: | 6A |
| Minimální regulova- telný výkon: | 40W, 170mA |
| Vstupní řídící napětí: | 0 – 10VDC |
| Vstupní řídící proud: | 0 – 20mA |
| 5x digitální vstup: | |
| Výstupní napětí: | 10VDC |
| Výstupní proud: | 100mA |
| Krytí: | IP20 |
| Rozměry: | 71x78x91mm |
