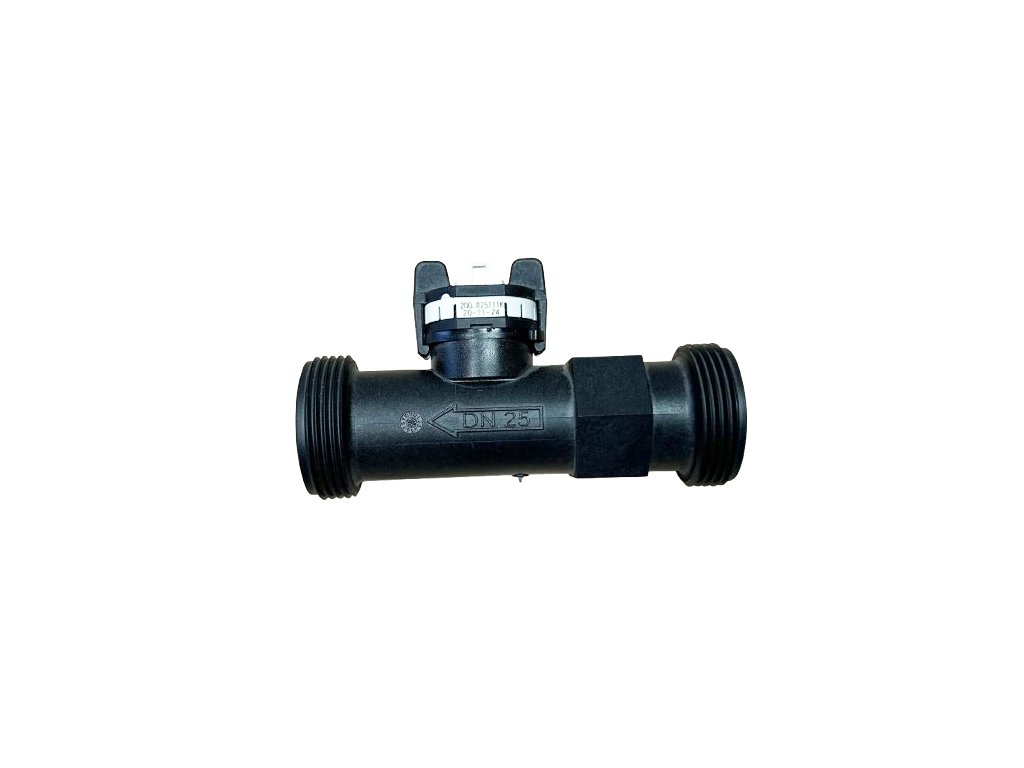

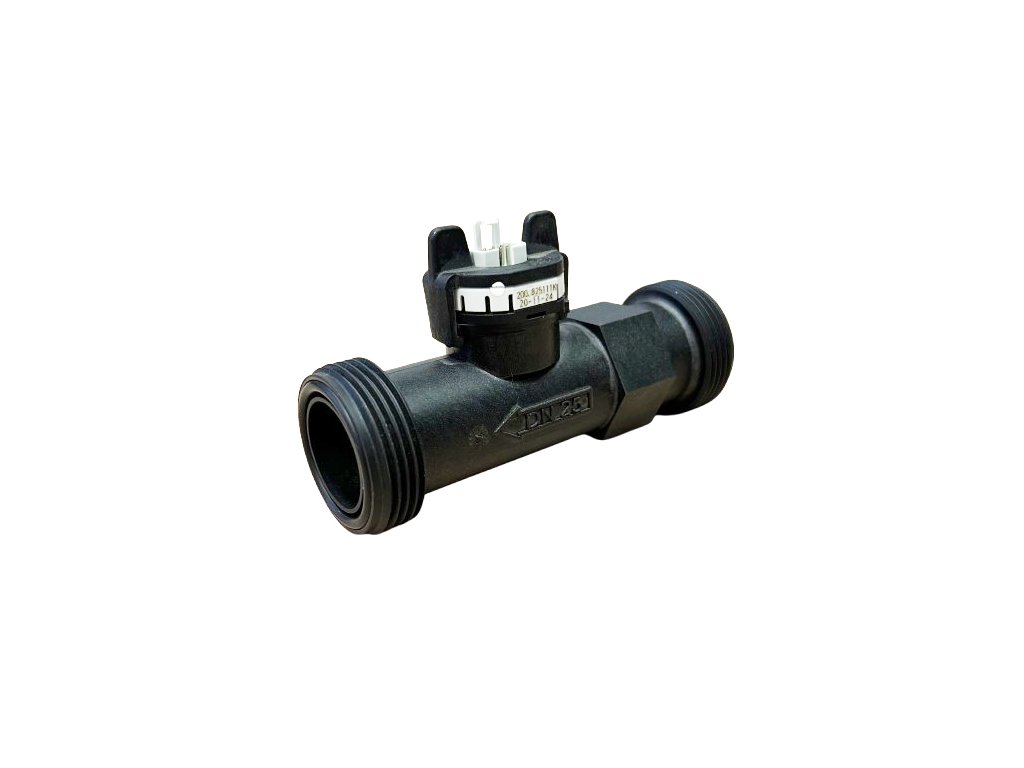

Průtokoměr Huba Control DN25
Kvalitní švýcarský průtokoměr o průměru DN25.

Garance doručení
nepoškozeného zboží

Přes 3000 výdejních míst
po celé ČR
Průtokoměr nemá žádné mechanické součástky.
Princip:
Funguje na tzv. Karmánově vírovém jevu. Tento jev popsal maďarský fyzik a inženýr Theodore von Kármán. Ukazuje, že při obtékání překážky tekutinou za určitých podmínek dochází k pravidelnému střídání vírů na obou stranách.
Výhody vírového průtokoměru:
- Vysoká přesnost.
- Široké použití pro různé typy tekutin (kapaliny, plyny, páry).
- Odolnost vůči změnám teploty a tlaku.
Princip fungování:

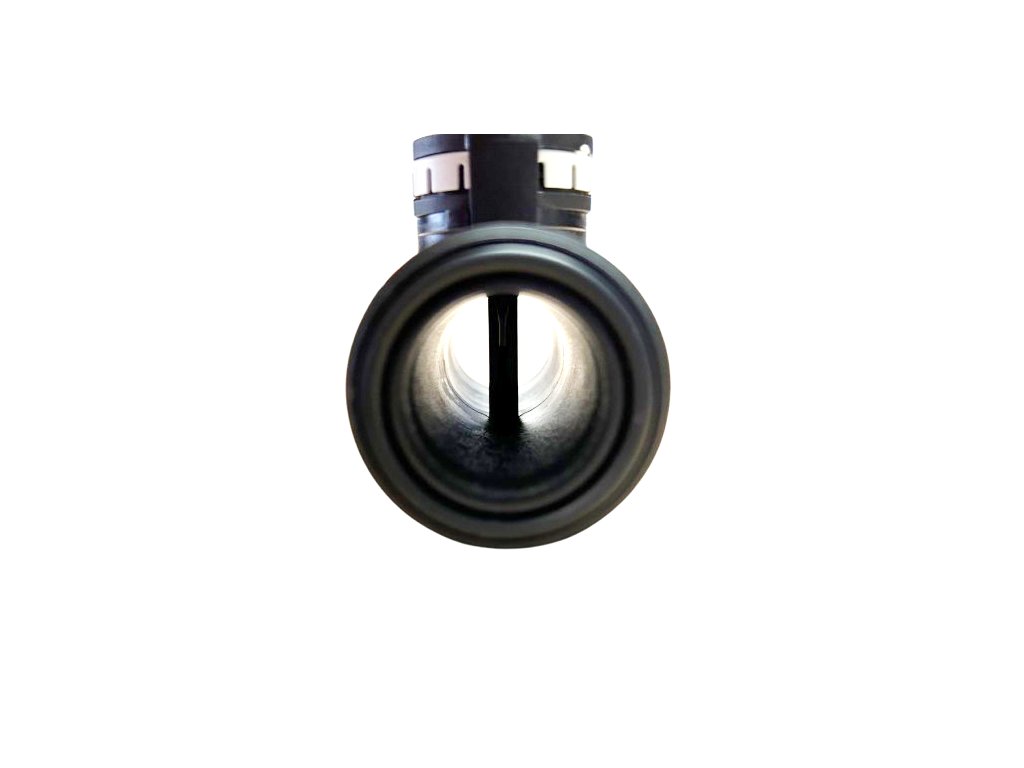

- Překážka v proudu: V průtokoměru je umístěn pevný prvek (tzv. bluff body), který vytváří turbulence v proudící tekutině.
- Vznik vírů: Když tekutina obtéká překážku, vznikají na obou stranách střídavě víry, které se odtrhávají a vytvářejí vzor podobný ulici – to je Kármánova vírová ulice.
- Frekvence vírů: Frekvence odtrhávání vírů je přímo úměrná rychlosti proudění tekutiny.
- Detekce vírů: Průtokoměr obsahuje senzor, který detekuje vzniklé víry (např. piezoelektrický senzor nebo ultrazvuk). Na základě frekvence vírů se vypočítá průtok.
Kategorie: | Chladírenská technika |
---|---|
Záruka: | 2 roky |
Hmotnost: | 0.13 kg |
Průtok: | 9-150l / min |
Externí zdroj: | 5V |
Výstupní teplota: | -40 -120 °C |
IP ochrana: | IP20 |
Okolní teplota: | -15 - 85 °C |
Měřící prvek: | Piezoelektrický senzor založený na principu víru Kármánovy vírové stezky |
Výstupní signál průtoku: | Frekvenční výstup (čtvercový puls) |
Tlaková ztráta: | 0.7467 * Q² |
Teplotní rozsah: | -40 až +125 °C (pro verzi s PT1000 nebo NTC) |
Materiály v kontaktu s médiem: | Tělo z PA6T/6I s 40 % GF, těsnění FPM nebo EPDM |
Maximální provozní tlak: | 12 bar při 40 °C, 6 bar při 100 °C |
Připojení: | Závit G1¼ nebo G1½ |
