Průmyslový převodník CAN na ETHERNET - USR-CANET200

Zařízení má napájecí napětí v rozmezí od 5 do 36 V DC a jeho maximální spotřeba energie je 2 W. Fyzické rozměry jsou 104 mm x 93 mm x 27 mm, přičemž je možné ho volitelně namontovat na DIN lištu. Zařízení disponuje dvěma CAN porty (CAN1 a CAN2), jedním sériovým portem RS485 a Ethernetovým portem RJ45 s rychlostí 10/100 Mbps a automatickou detekcí MDI/MDIX, včetně externího izolačního transformátoru. LED indikátory signalizují napájení, práci zařízení, stav CAN1, CAN2 a RS485 pomocí dvoubarevných LED diod.

Dostupnost Skladem (1 ks)
Kód: 255
1 999 Kč / ks 2 418,79 Kč včetně DPH
Průmyslový převodník CAN na ETHERNET - USR-CANET200

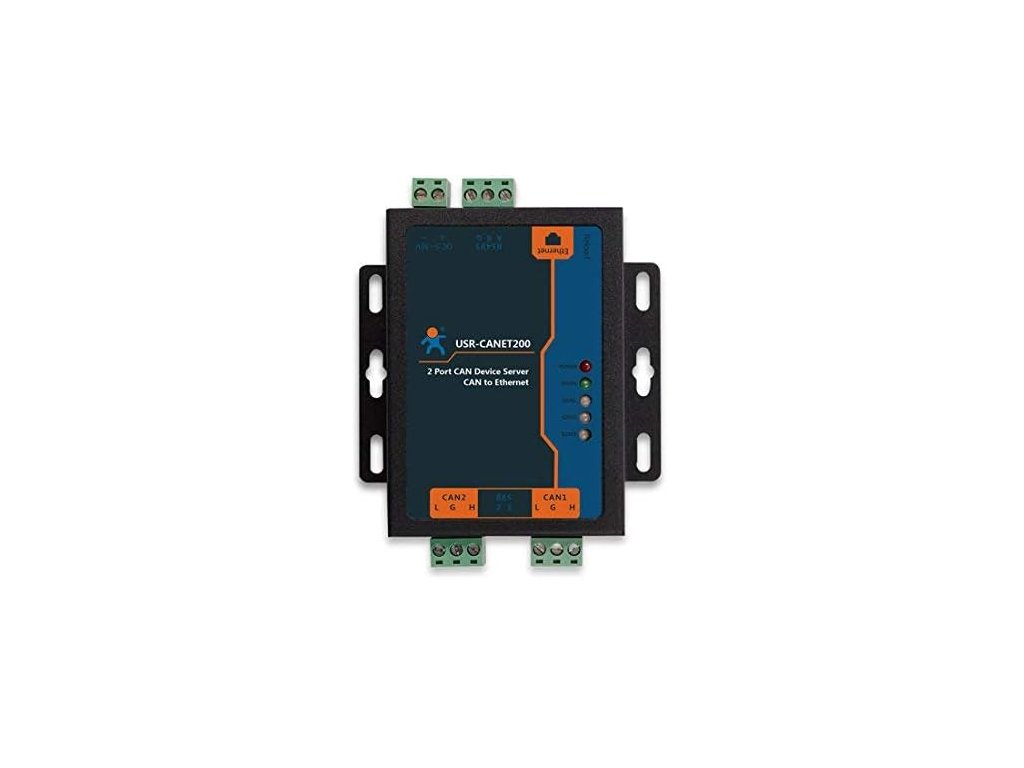

Screenshot 2024 08 19 at 11 07 38 Amazon.com USR CANET200 Industrial CAN to Ethernet Converter Increase Communication Distance Expand CAN Network Electronics
Akce
Garance doručení
nepoškozeného zboží
Přes 3000 výdejních míst
po celé ČR

Zařízení je schopné pracovat při teplotách v rozmezí od -40 °C do 85 °C a může být skladováno v tomto stejném teplotním rozsahu. Provozní vlhkost může být od 5 % do 95 % bez kondenzace. Rychlost přenosu dat na CAN portu se pohybuje od 10 Kbps do 1 Mbps a sériová rychlost přenosu (Baud Rate) může být nastavena v rozmezí od 600 bps do 115,2 Kbps.

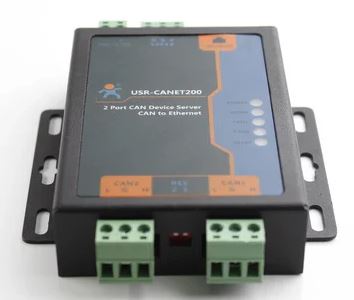

USR_1



Základní funkce

Statická IP / DHCP

  • Modul může získat IP adresu dvěma způsoby: prostřednictvím statické IP nebo DHCP.
  • Statická IP: Výchozí nastavení modulu je statická IP s výchozí IP adresou 192.168.0.7. Uživatel musí při konfiguraci modulu v režimu statické IP nastavit IP adresu, masku podsítě a bránu. Musí také dbát na to, aby tyto hodnoty spolu správně souvisely.
  • DHCP: V režimu DHCP může modul dynamicky získat IP adresu, adresu brány a adresu DNS serveru od hostitele DHCP. Pokud uživatel připojí CANET200 přímo k počítači, nemůže být modul nastaven do režimu DHCP, protože běžný počítač nemá schopnost přidělovat IP adresy.

Obnovení výchozích nastavení

  • Obnovení pomocí hardwaru: Uživatel může obnovit výchozí nastavení stisknutím tlačítka „Reload“ po dobu 3 až 15 sekund a následným uvolněním, což obnoví výchozí nastavení.
  • Obnovení pomocí softwaru: Uživatel může také obnovit výchozí nastavení prostřednictvím konfiguračního softwaru.
  • Obnovení pomocí AT příkazu: Uživatel může v režimu AT příkazů odeslat příkaz AT+RELD. Po správné odpovědi modul obnoví výchozí nastavení.

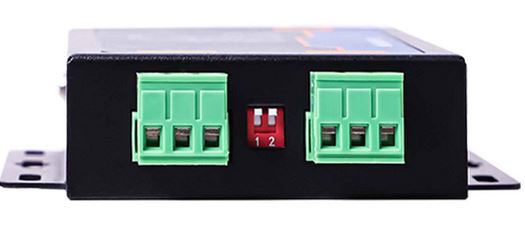

USR2



CAN

Základní parametry CAN

  • Rychlost přenosu: 10K ~ 1Mbps
  • Režim práce:
  • Normální režim: V tomto režimu může rozhraní CAN normálně přijímat a vysílat data.
  • Režim loopback: V tomto režimu modul odesílá data sám sobě, tato data jsou také přenášena do sítě CAN, ale nebudou odeslána do modulu. Tento režim se používá k testování.





Metoda balíčku CAN

  • Přenos dat je založen na datových rámcích na straně sítě, takže data CAN musí být zabalena do datového rámce a poté přenesena na stranu sítě. Existují dvě metody, jak dokončit balení a odeslat balíček do sítě:
  • Časový spouštěč: Výchozí nastavení je 10 ms (rozsah 1 až 255 ms).
  • Délkový spouštěč: Výchozí nastavení je 50 rámců (rozsah 1 až 50).

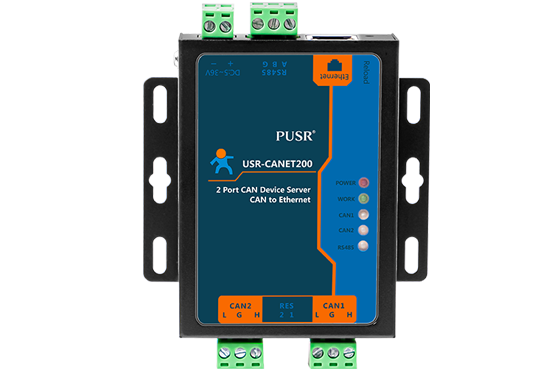

 USR3



Sériový port

Základní parametry sériového portu

  • Rychlost přenosu: 600 ~ 115.2Kbps
  • Datové bity: 5, 6, 7, 8
  • Stop bity: 1, 2
  • Parita: Bez parity, lichá, sudá, mark, nebo space (značka/prázdno).









Kategorie: Automatizace
Hmotnost: 0.41 kg
Sér port - Rychlost přenosu:: 600 až 115,2 Kbps.
Počet datových bitů:: 5, 6, 7 nebo 8.
Parita:: Žádná, sudá, lichá, mark, nebo space.
Počet stop bitů:: 1 nebo 2.
