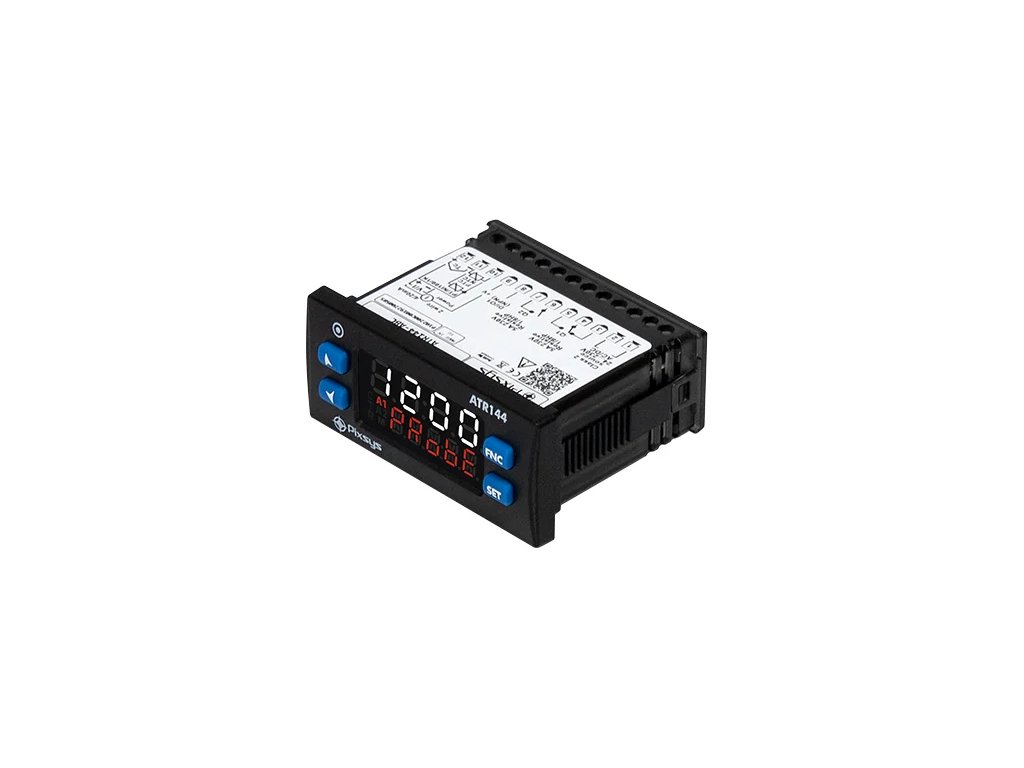

Pixsys regulátor ATR144
ATR144 je PID regulátor v kompaktním formátu 32x74 mm, který si zachovává stejnou flexibilitu jako celá řada ATR Blue Line.Analogový vstup je programovatelný pro širokou škálu teplotních čidel, stejně jako pro procesní signály v mA/Volt (tlak, průtok, hladina, vlhkost...). Digitální výstupy jsou programovatelné buď pro ovládání typu ON/OFF nebo pro PID regulaci; je také možné volit mezi různými režimy alarmu (práh, pásmo, horní/spodní odchylka...). Pro síťovou komunikaci jsou k dispozici možnosti sériového připojení RS485 a protokol Modbus RTU/Slave. Napájecí zdroj s rozšířeným rozsahem 24...230V AC/DC s galvanickým oddělením od hlavního napájení zvyšuje jeho flexibilitu v případě výkyvů v elektrické síti a také při správě zásob, protože jeden jediný kód pokrývá různé aplikace.
Základní parametry:
- Napájení: Rozsah napájení 24–230 V AC/DC, galvanicky odděleno.
- Spotřeba: 5 W/VA.
- Analogový vstup: Programovatelný pro teplotní čidla typu K, S, R, J, T, E, N, B a termorezistence (např. PT100, PT500, PT1000, Ni100) a lineární vstupy (0–10 V, 0–20 mA).
- Digitální výstupy: Programovatelné jako ON/OFF nebo PID regulace s možností alarmů.
- Komunikace: Sériová komunikace RS485, protokol Modbus RTU/Slave.
- Provozní podmínky: Teplota: 0–45 °C, vlhkost 35–95 % relativní vlhkosti, IP65 (čelní panel), IP20 (krabička a svorky).

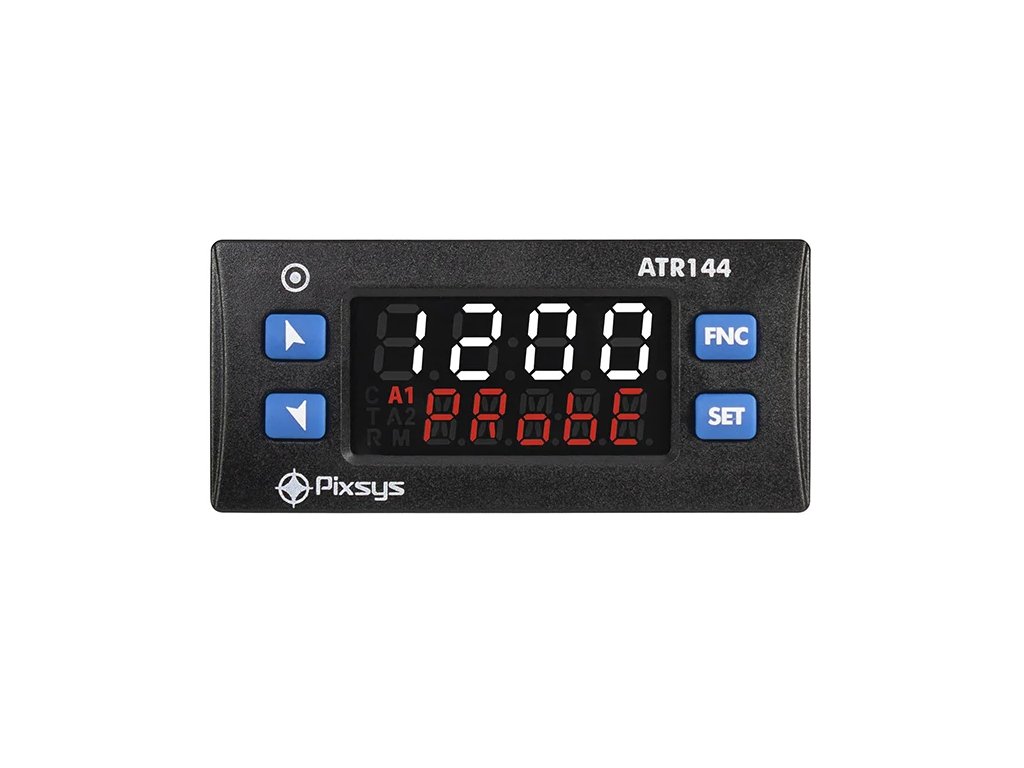

- Displej: 4 číslice s výškou 9,6 mm, 5 číslic s výškou 7,1 mm.
Pokročilejší popis:
Regulátor ATR144 je kompaktní zařízení vhodné pro různé průmyslové aplikace, kde je vyžadována precizní regulace teploty nebo jiných procesních veličin, jako je tlak nebo průtok. Jeho flexibilní konfigurace umožňuje použití široké škály teplotních čidel, termorezistencí a vstupů pro napěťové nebo proudové signály, což jej činí univerzálním nástrojem pro různé aplikace.
Zařízení podporuje pokročilé funkce, jako je automatické a manuální ladění PID parametrů, funkce softstartu pro postupné zvyšování výkonu a schopnost ovládat jak topné, tak chladicí systémy pomocí duální akce (Heating-Cooling).
ATR144 také disponuje funkcí synchronizovaného ladění PID parametrů pro systémy s více zónami, což je zvláště užitečné tam, kde teplota v jedné zóně ovlivňuje teplotu v jiných zónách. Díky tomu je regulátor schopen optimalizovat PID parametry tak, aby zohledňoval tyto vzájemné vlivy a zajistil stabilní regulaci.
Navíc je vybaven možností sériové komunikace prostřednictvím RS485 a podporou protokolu Modbus RTU/Slave, což umožňuje jeho integraci do komplexních automatizačních systémů.
Pro snadnější konfiguraci je regulátor vybaven funkcí NFC, která umožňuje bezdrátovou konfiguraci pomocí chytrého telefonu s aplikací MyPixsys. To usnadňuje nastavení a aktualizaci parametrů přímo na místě instalace bez potřeby dalších nástrojů nebo napájecího zdroje.
Celkově vzato, ATR144 je spolehlivý a flexibilní regulátor, který může být použit v široké škále aplikací vyžadujících přesnou regulaci teploty nebo procesních veličin, s pokročilými funkcemi pro zajištění bezpečnosti a efektivity provozu.
| Kategorie: | Chladírenská technika |
|---|---|
| Záruka: | 2 roky |
| Napájení:: | 24..230 VAC/VDC ±15% 50/60 Hz – 5 Watt/VA |
| Provozní teplota:: | 0-45 °C |
| Maximální provozní vlhkost:: | 35-95 % RH (relativní vlhkost) |
| Maximální nadmořská výška:: | 2000 m |

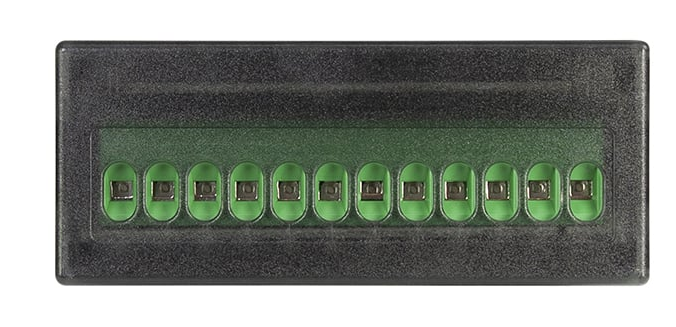

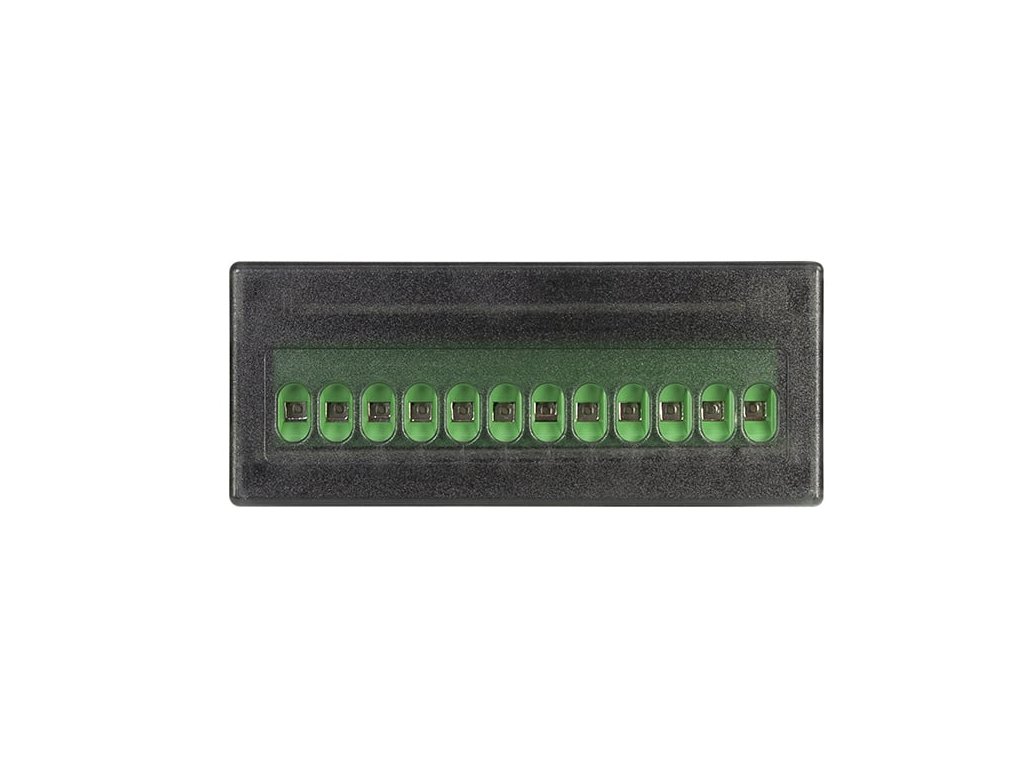

| Krytí:: | IP65 (čelní panel s těsněním), IP20 (skříň a svorky) |
| Analogový vstup:: | AI1: konfigurovatelný pro teplotní čidla, teplotní odpory (PT100, PT500, PT1000, Ni100, Ni120), PTC, NTC, vstupy V/mA (0-1 V, 0-5 V, 0-10 V, 0-20 mA, 4-20 mA), potenciometr |
| Tolerance (při 25 °C):: | ±0,2 % ± 1 digit |
| Výstupy:: | Relé (5 A, 250 VAC pro odporové zatížení), SSR (12 V, 25 mA) |
| Regulační algoritmy:: | ON-OFF s hysterezí, P, PI, PID, PD |
| Časová nastavení:: | Integrální čas: 0,0..999,9 s, derivativní čas: 0,0..999,9 s |
| Materiál krytu:: | Polykarbonát (PC), samozhášecí, UL94V2 |
| Rozměry displeje:: | 4-místný displej (9,6 mm) a 5-místný displej (7,1 mm) |
| Přesnost kompenzace:: | 0,1 °C/°C |
| Odporové vstupy:: | Impedance: 0-10 V (>110 KΩ), 0-20 mA (<5 Ω), 0-40 mV (>1 MΩ) |
| Cyklus PID regulace:: | Nastavitelný, 1-300 sekund (výchozí 15 s pro relé, 2 s pro SSR) |
| Možnosti komunikace:: | RS485 izolované, Modbus RTU Master/Slave |
| Digitální vstupy: | 2 |
