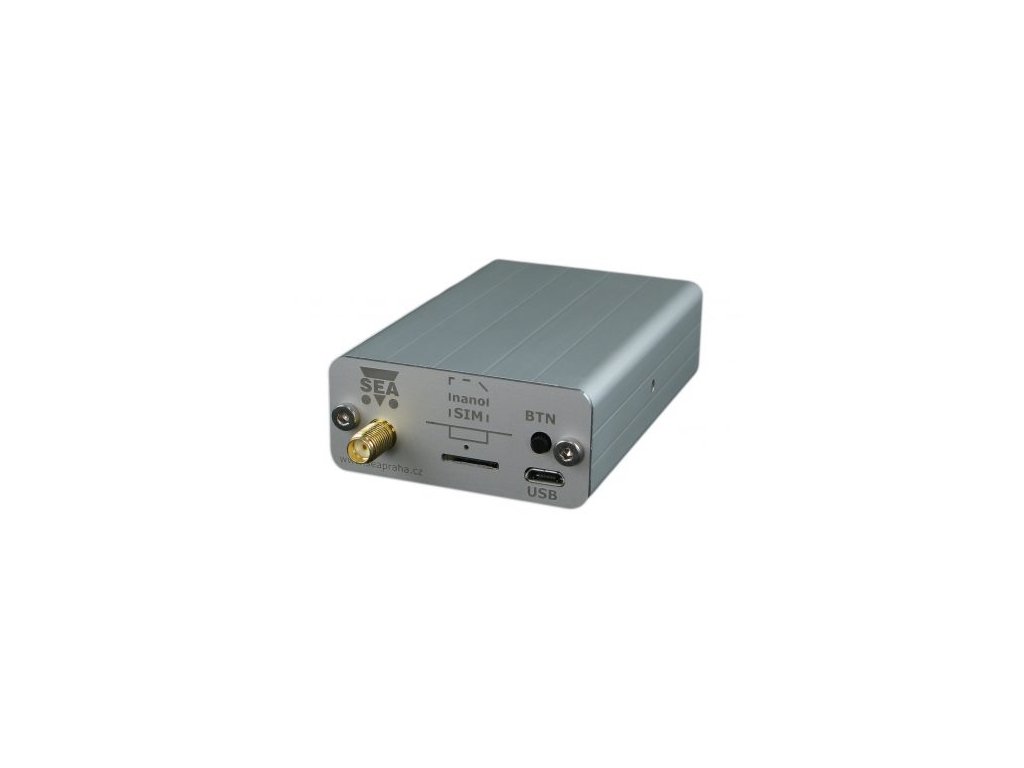

GSM-MODBUS-485
- vzdálená správa zařízení komunikující protokolem MODBUS RTU
- datalogger pro ukládání naměřených dat
- hliníková krabička – vysoká odolnost proti rušení

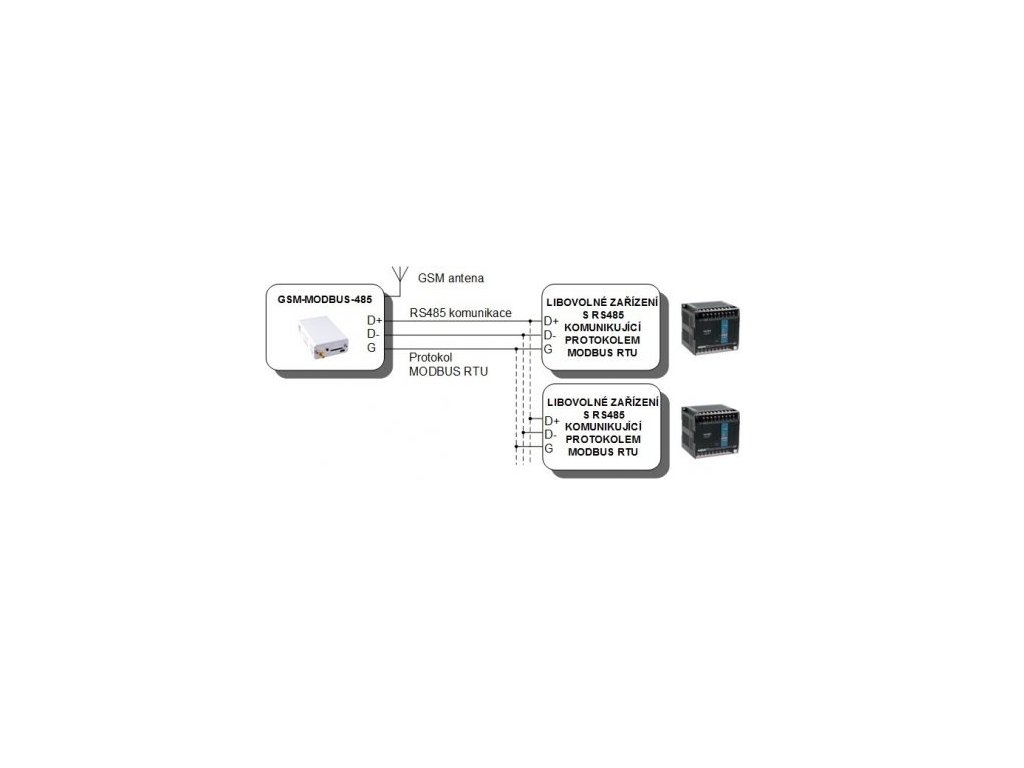

Zařízení GSM-MODBUS-485 umožňuje na dálku spravovat přístroje, které komunikují přes sériové rozhraní RS485 pomocí protokolu MODBUS RTU. Prostřednictvím tohoto rozhraní lze z připojených technologií buď číst data, nebo do nich zapisovat. Získaná data mohou být dále zpracována, převedena do uživatelských jednotek nebo mohou být využita k odesílání upozornění obsluze pomocí SMS zpráv či hlasových hovorů, a to na základě předem definovaných podmínek.
Zařízení je také vybaveno funkcí dataloggeru, který zaznamenává měřená data a prováděné akce. Tento záznam může být uložen buď ve vnitřní paměti zařízení, nebo na Google Spreadsheet (Google Tabulky). Připojená zařízení zahrnují inteligentní senzory a přístroje, jako jsou frekvenční měniče, elektroměry, vodoměry nebo PLC jednotky. GSM-MODBUS může fungovat jako řídicí jednotka (MASTER).
Vzdálená správa zahrnuje možnost odesílání SMS zpráv při změnách registrů připojených zařízení a rovněž umožňuje vzdáleně nastavovat hodnoty v těchto registrech.
Kromě rozhraní RS485 je GSM-MODBUS-485 vybaven jedním digitálním vstupem a výstupem pro univerzální použití. Vstup lze využít například k monitorování funkce připojeného zařízení, zatímco výstup umožňuje zařízení na dálku resetovat. Pomocí SMS dotazu lze kdykoli zjistit stav zařízení GSM-MODBUS-485 i stav konkrétních registrů připojených zařízení.
Zařízení je navrženo pro montáž na DIN lištu do rozvaděče, přičemž montážní držák GSM-75-DIN je dostupný jako volitelné příslušenství.
Pro konfiguraci zařízení slouží micro USB port, který je připojen k PC, a bezplatný software SeaConfigurator, který lze stáhnout z internetu.

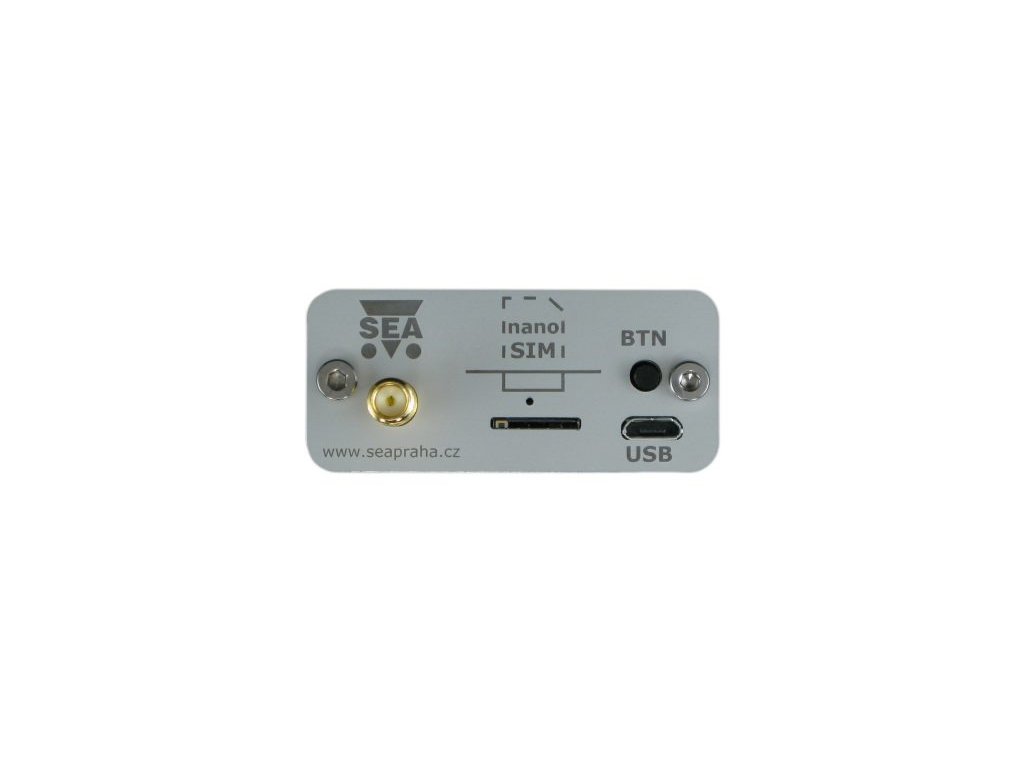

Verze GSM-MODBUS-485 vyráběná od roku 2019 je vybavena slotem na nanoSIM kartu (nejmenší typ SIM karty) a microUSB konektorem pro připojení k počítači.
Jak zařízení funguje:
- Nejprve je nutné nastavit rychlost portu a zvolit typ komunikace jako MASTER.
- Následně se vyplní modbus adresy vybraných registrů a určí se, zda se má odeslat SMS při změně registru. Pro PLC FATEK je možné použít adresu přímo ve formátu FATEK.
- Pro ovládání lze vytvořit povely s vlastními názvy, které umožní nastavovat hodnoty registrů v připojených zařízeních. Parametry lze konfigurovat také pomocí SMS, jak je uvedeno v kapitole "Seznam příkazů" v Návodu k obsluze.
- V běžném provozu zařízení GSM-MODBUS-485 průběžně sleduje hodnoty v předem nastavených registrech.
- U prvků typu Input Discrete (X) nebo Coil (Y) lze nastavit odesílání SMS při změně stavu z L na H nebo H na L. Kromě toho je možné určit zpoždění a registrovat vlastní názvy pro každý registr.
- Pokud prvek patří do typu Input Register (A) nebo Holding Register (B), čtená hodnota se porovná s nastavenými pásmy. Při změně pásma je možné odeslat SMS zprávu. Příkladem může být sledování teploty – jakmile teplota klesne pod MIN nebo přesáhne MAX, odesílá se SMS. Lze také nastavit zpoždění, pojmenovat přechody mezi pásmy, zadat počet desetinných míst a definovat jednotky.
- Kdykoliv je možné odeslat souhrnný dotaz a zjistit aktuální stav všech registrů.
| Kategorie: | Automatizace |
|---|---|
| Záruka: | 2 roky |
| Šířka:: | 54 mm |
| Výška:: | 24 mm |
| Hloubka (bez konektorů):: | 86 mm |
| Napětí:: | 3 až 60 V |
| Maximální příkon (při hovoru, vybité baterii a zapnutém relé):: | 2,8 W |
| Standby spotřeba při 12 V DC:: | 90 mA |
| Typ:: | RS485 (negalvanicky oddělený), podporuje MODBUS RTU |
| Proud:: | až 2 A |
| Max napětí:: | 5 V |
| Rozsah:: | -20 °C až +45 °C |
